Operación Soft Starter WEG SSW 06
Los Arrancadores Suaves WEG, serie SSW-06, son micro procesados, totalmente digitales, dotados de tecnología de punta y fueron proyectados para garantizar el mejor desempeño en el arranque y parada de los motores de inducción, presentándose como una solución completa y de bajo costo
Descripción
Los Arrancadores Suaves, serie SSW-06, son equipos estáticos de arranque, destinados a la aceleración, desaceleración y protección de motores de inducción trifásicos.
Con el adecuado ajuste de las variables, el par – torque producido es ajustado a la necesidad de la carga, garantizando que la corriente solicitada sea la mínima necesaria para el arranque.
La Interface Hombre Máquina permite rápido ajuste de los parámetros, facilitando la puesta en marcha y la operación.
La función Pump Control está incorporada al equipo y permite un eficaz control del arranque de bombas, evitando los Golpes de Ariete.
La función control de par – torque, permite aceleraciones y desaceleraciones con rampa lineal de velocidad.
Algunas funciones especiales.
Indicación de horas energizado, horas en operación, tensión de entrada por fase, voltaje del motor por fase, corriente del motor en amperes, corriente del motor en % de la corriente nominal del Arrancador Suave SSW-06 y % de la corriente nominal del motor.
Secuencia de ajuste después del reset programado para padrón de fábrica;
Selección del tipo de control de arranque y de parada totalmente flexible posibilitando: Rampa de Tensión, Limitación de
Corriente Constante o en Rampa, Control de Bombas y Control de Par (Torque) Constante, Lineal o Cuadrático;
Control de Par (Torque) totalmente flexible y de altísimo desempeño para las aplicaciones más exigentes;
Posibilidad de la utilización de todas las entradas digitales, salidas digitales y salidas analógicas como remotas de un
PLC vía comunicación Serial y Fieldbus;
Posibilidad del monitoreo de las mediciones de las tensiones de la red de alimentación en un sistema implementado a través de la comunicación Serial o Fieldbus;
Monitorización y programación a través del Software; Indicación de diagnósticos de arranques, régimen y errores.
HARDWARE DE CONTROL
Interfase Hombre Máquina con Display de Cristal Líquido, gran Facilidad de programación, identificación de los errores en varios idiomas;
Microprocesador de 32bits, que permite el cálculo True RMS de las tensiones y de las corrientes;
Medición de tensión y corriente en las tres fases;
Entrada digital aislada para PTC del motor; Tarjetas Fieldbus y RS-485 opcionales.
HARDWARE DE POTENCIA
Construcción compacta.

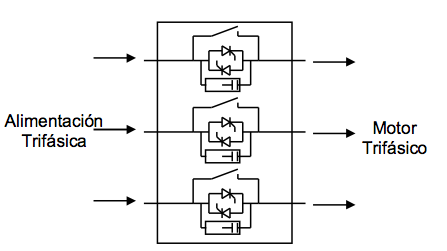

Conexiones de entrada y salida de la red de alimentación: Modelos de 10A a 820A. Entrada por la parte superior y salida por la parte inferior del SSW-06 con contactor de by-pass interno. Modelos de 950A a 1400A. Entrada y salida por la parte inferior sin contactor de by-pass interno.
Facilidad de montaje y mantenimiento;
Medición de la temperatura del disipador a través de dos termostatos, uno para accionamiento de los ventiladores internos y otro para monitorear elevaciones de temperatura;
Posibilidad de conexión del Arrancador Suave SSW-06 al motor con conexión estándar o dentro de la conexión delta del motor son opcionales.
ARRANQUE SUAVE
El control de tensión aplicado al motor, bajo el ajuste del ángulo de disparo de los tiristores, permite obtener arranques y paradas suaves.
Ahorro de la energía que sería disipada en los tiristores después del arranque y menor cantidad de ventiladores en el tablero eléctrico.

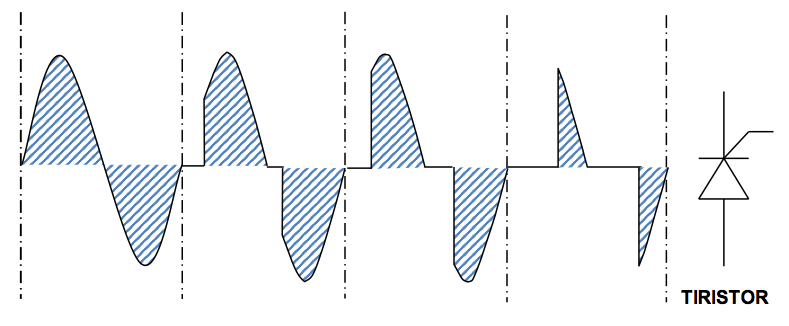

Formas de onda de voltaje del tiristor a diferentes ángulos de disparo.
ARMONICAS
Contactor de By-pass interno para evitar armónicas

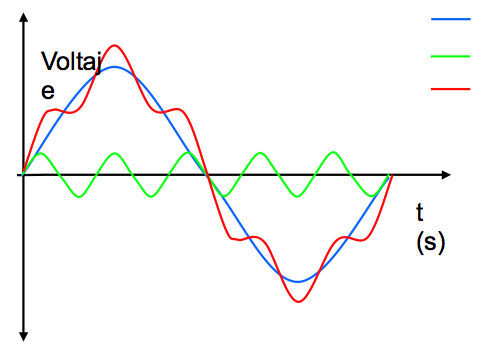

Mayor capacidad de soportar las variaciones de la red de alimentación después del arranque. Reduce las perdidas de potencia y de calentamiento en los tiristores, permite reducción del tamaño del equipo, ahorro de energía y aumento de la vida útil del sistema. Disponibles los modelos de 10A hasta 820A.
PROTECCIONES DE TENSIÓN Y DE CORRIENTE

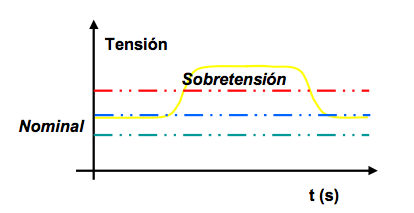

Sub. y Sobretensión
Permite ajuste de los límites para protección contra sub tensión y sobretensión. Disponible para los dos tipos de conexión al motor.
Sub. y Sobre corriente
Permite ajuste de los límites para protección contra sub corriente y sobre corriente.
MÉTODOS DE ARRANQUE
Rampa de Tensión

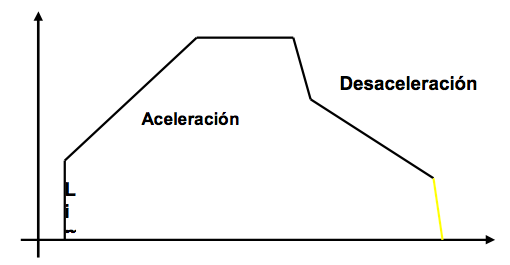

Permite la aceleración y/o la desaceleración suave a través de rampas de tensión.
Rampa de Corriente
Permite ajustar límites de corriente menores o mayores en el inicio de los arranques. Este control permite aplicar a la carga, un par inicial menor o mayor.
Pump Control
La función Pump Control proporciona una desaceleración suave que evita el Golpe de Ariete

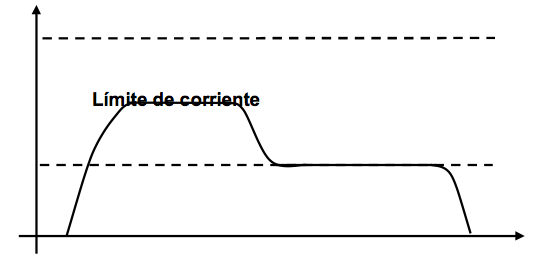

Limitación de Corriente
Permite ajustar el límite de corriente durante el arranque de acuerdo con la necesidad de la aplicación.

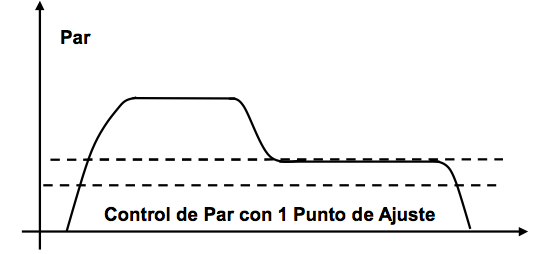

Control de Par
El SSW-06 posee un algoritmo de control de par (torque) de alto desarrollo y totalmente flexible para cumplir con las necesidades de cualquier aplicación; tanto para el arranque como para la parada del motor. Disponible en los dos modos de conexión: conexión estándar (3 cables) o conexión dentro del triangulo del motor (6 cables).
2 Puntos de Ajuste Rampa de Par Lineal

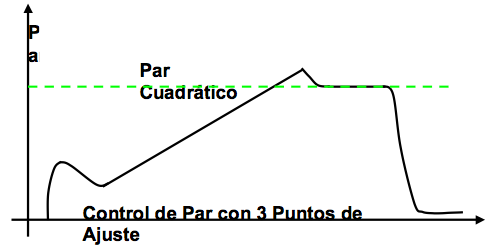

3 Puntos de Ajuste Rampa de Par Cuadrático

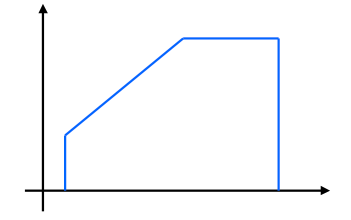

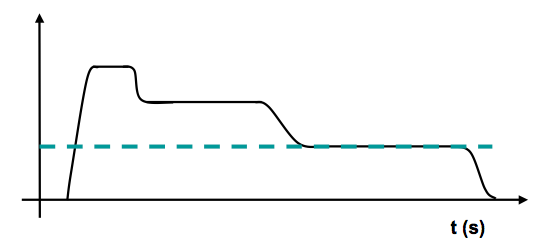

Kick Start en Tensión o Corriente
Permite un pulso inicial de tensión o de corriente que aplicado al motor proporciona un aumento de par (torque) en el inicio del arranque; necesario para el arranque de cargas con alta inercia

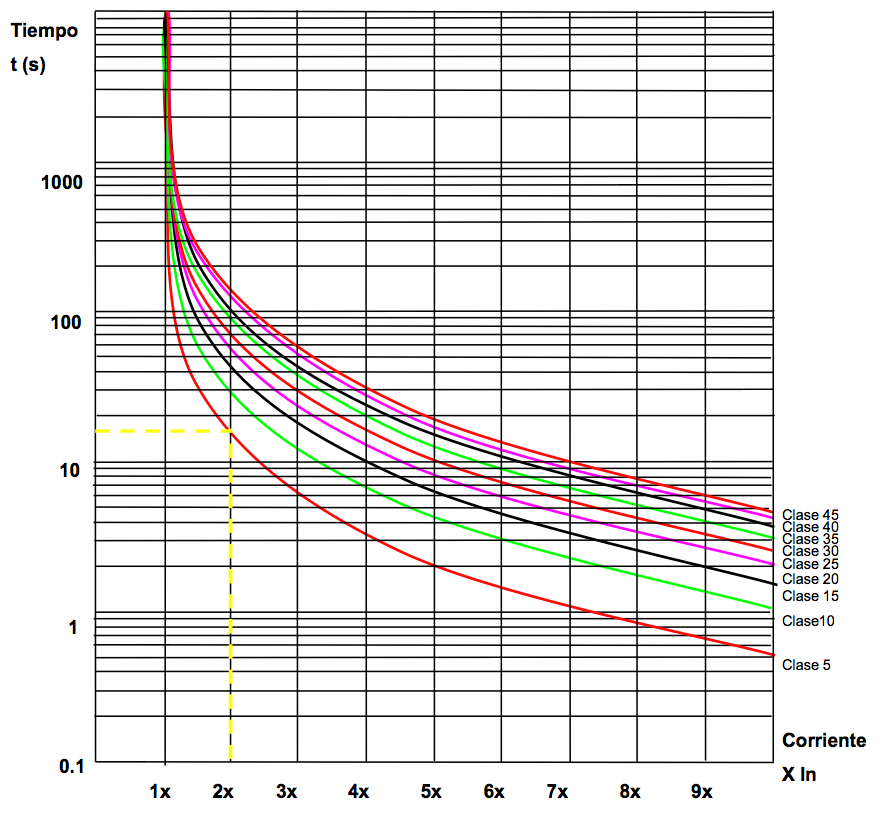

CLASES TÉRMICAS DE PROTECCIÓN CON EL MOTOR FRIO
El arrancador SSW-06, tiene una protección térmica, rígida, eficaz y totalmente programable para proteger el motor. El arrancador estima la temperatura del motor a través de la corriente que le suministra.

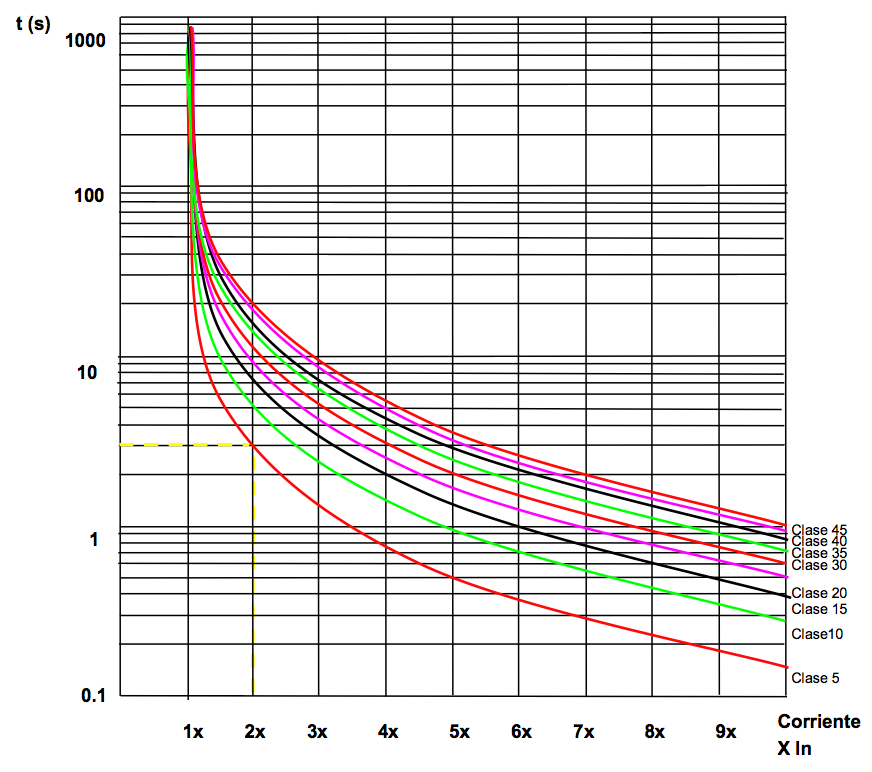

CLASES TÉRMICAS DE PROTECCIÓN CON EL MOTOR CALIENTE
También toma en cuenta si el motor esta enfriando accionado o no. El tiempo de enfriamiento de la imagen térmica depende de la potencia del motor.
